Layout PDF

A aplicação ReportPDF tem uma forma de posicionar os campos do relatório de uma jeito simples e prático, utilizando a funcionalidade de Drag and Drop.

Na tela principal do LayoutPDF você pode alterar algumas configurações da aplicação. Essas configurações também estão presentes em ReportPDF > Configuração.

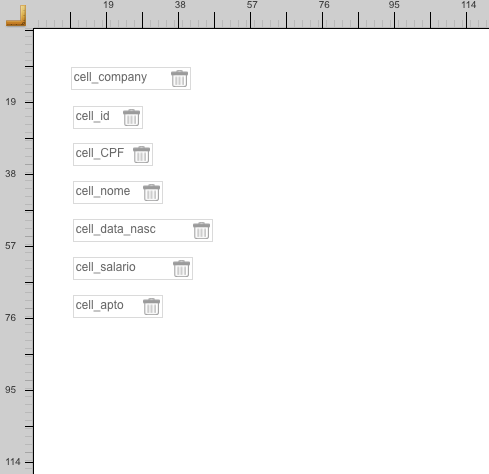

Utilizando a funcionalidade de Drag and Drop, você configura o posicionamento dos campos nesta interface. Para altera-los você precisa clicar no campo que prefere alterar a posição e arrastar até sua nova posição.

Ao clicar em um campo específico é aberto uma tela de configuração do campo.

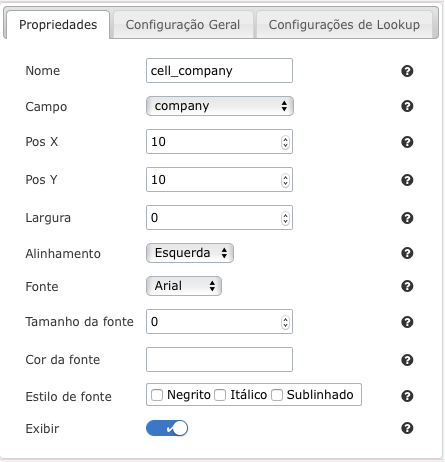

Propriedades

• Nome: Neste campo é necessário informar o nome de identificação do campo.
• Campo: Neste campo você seleciona o campo da tabela que irá relacionar-se a célula. Caso selecione um campo da categoria “especial” você terá o seguinte dado:
  • Data do Sistema: A data atual do sistema no qual executará a aplicação.
  • Página Atual: Número da página atual que a célula estiver.
  • Total de páginas: Número total de páginas da aplicação
  • Label: Ao selecionar essa opção irá abrir um input para que possa informar o texto que será exibido.
• Pos X: Posicionamento do eixo X. Para cima e para baixo.
• Pos Y: Posicionamento do eixo Y. Para esquerda e para direita.
• Largura: Informe o tamanho da largura da célula. A unidade do valor é pixel.
• Alinhamento: Neste campo você seleciona o alinhamento do texto da célula: Esquerda, Direita ou Centro.
• Fonte: Neste campo você seleciona uma fonte do acordo com a lista.
• Tamanho da Fonte: Aqui você informa o tamanho da fonte do texto que será exibido.
• Cor da Fonte: Neste campo você informa uma cor em hexadecimal. (Exemplo: #000000)
• Estilo da Fonte: Neste campo você marca o estilo da fonte: Negrito, Itálico e/ou Sublinhado. (Pode-se marcar mais de uma opção)
• Exibir: Neste campo você ativa ou não a exibição do campo.

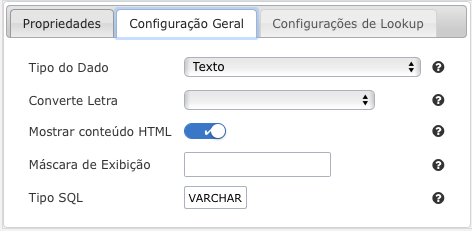

Configuração Geral (Categoria: Texto)

• Tipo do Dado: Neste campo você seleciona o tipo de dado do campo.
• Converte Letra: Neste campo você deve selecionar dentre as citadas abaixo:
  • Caixa Alta: Transforma todo texto em letras maiúsculas.
  • Caixa Baixa: Transforma todo texto em letras minúsculas.
  • Capitula pimeira palavra: Transforma a primeira palavra em caixa alta ou caixa baixa, de acordo com o texto recuperado, ou seja, se o texto recuperado pela aplicação for em caixa baixa essa opção irá transformar em caixa alta apenas a primeira palavra.
  • Capitula todas as palavras: Transforma todas as palavras em caixa alta ou caixa baixa, de acordo com o texto recuperado, ou seja, se o texto recuperado pela aplicação for em caixa baixa essa opção irá transformar em caixa alta todas as palavras.
• Mostrar conteúdo HTML: Caso esta opção esteja ativada, a aplicação irá exibir o conteúdo html for recuperado pelo banco ao invés de interpretar o conteúdo.
• Máscara de Exibição: Neste campo você configura uma máscara de exibição de acordo com a tabela informado em Aplicações > Consulta > Campos > Texto.
• Tipo SQL: Aqui é informado o tipo do campo no banco de dados.

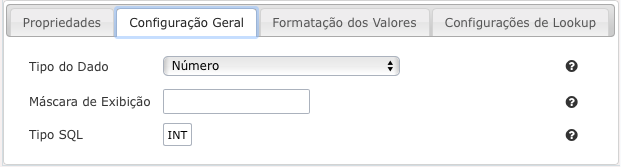

Configuração Geral (Categoria: Número)

• Tipo do Dado: Neste campo você seleciona o tipo de dado do campo.
• Máscara de Exibição: Neste campo você configura uma máscara de exibição de acordo com a tabela informado em Aplicações > ReportPDF > Campos > Texto.
• Tipo SQL: Aqui é informado o tipo do campo no banco de dados.

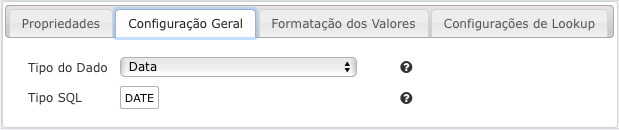

Configuração Geral (Categoria: Especial e Data/Hora)

• Tipo do Dado: Neste campo você seleciona o tipo de dado do campo.
• Tipo SQL: Aqui é informado o tipo do campo no banco de dados.

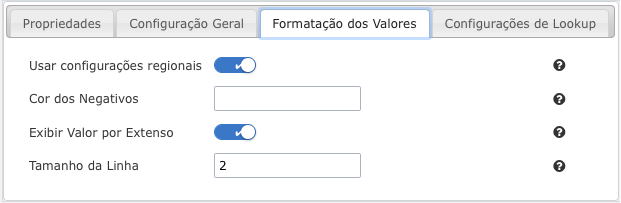

Formatação dos Valores (Tipo Número)

• Usar configurações regionais: Ao ativa-lo você aplica as configurações regionais para esse campo. Para configura-las você clica no menu Localidades > Configurações Regionais.
• Cor dos negativos: Neste campo você informa uma cor em hexadecimal. (Exemplo: #000000)
• Exibir valor por extenso: Ao ativa-lo a aplicação exibirá o valor por extenso do campo. (Exemplo: dois)
• Tamanho da Linha: Informe o tamanho da linha da célula. A unidade do valor será de acordo com a unidade colocada em Configurações > Unidade de medida do PDF.

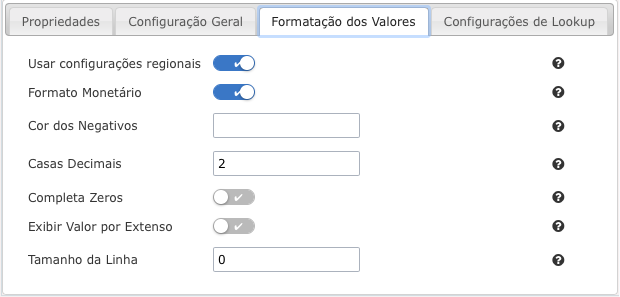

Formatação dos Valores (Tipo Moeda)

• Usar configurações regionais: Ao ativa-lo você aplica as configurações regionais para esse campo. Para configura-las você clica no menu Localidades > Configurações Regionais.
• Valor monetário: Ao ativar essa opção a aplicação irá exibir o símbolo monetário de acordo com a configuração regional.
• Cor dos negativos: Neste campo você informa uma cor em hexadecimal. (Exemplo: #000000)
• Casas decimais: Quantidade de casa decimais que o seu campo terá na exibição.
• Completa Zeros: Ao ativar essa opção a aplicação completará com zeros após a vírgula.
• Exibir valor por extenso: Ao ativa-lo a aplicação exibirá o valor por extenso do campo. (Exemplo: dois)
• Tamanho da Linha: Informe o tamanho da linha da célula. A unidade do valor será de acordo com a unidade colocada em Configurações > Unidade de medida do PDF.

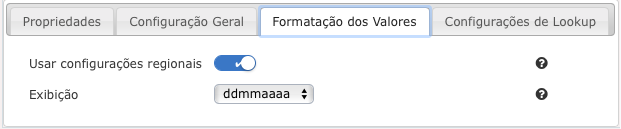

Formatação dos Valores (Tipo Data)

• Usar configurações regionais: Ao ativa-lo você aplica as configurações regionais para esse campo. Para configura-las você clica no menu Localidades > Configurações Regionais.
• Exibição: Neste campo você seleciona a forma de exibição do campo tipo data.

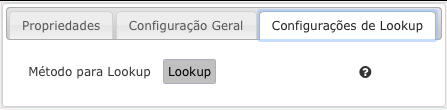

Configuração de Lookup

• Método para Lookup: Nesta opção você configura um lookup manual ou automático para o campo. Para mais informações sobre o método lookup veja em Aplicaçõe > ReportPDF > Campos.
