Gráfico de Gantt

View video

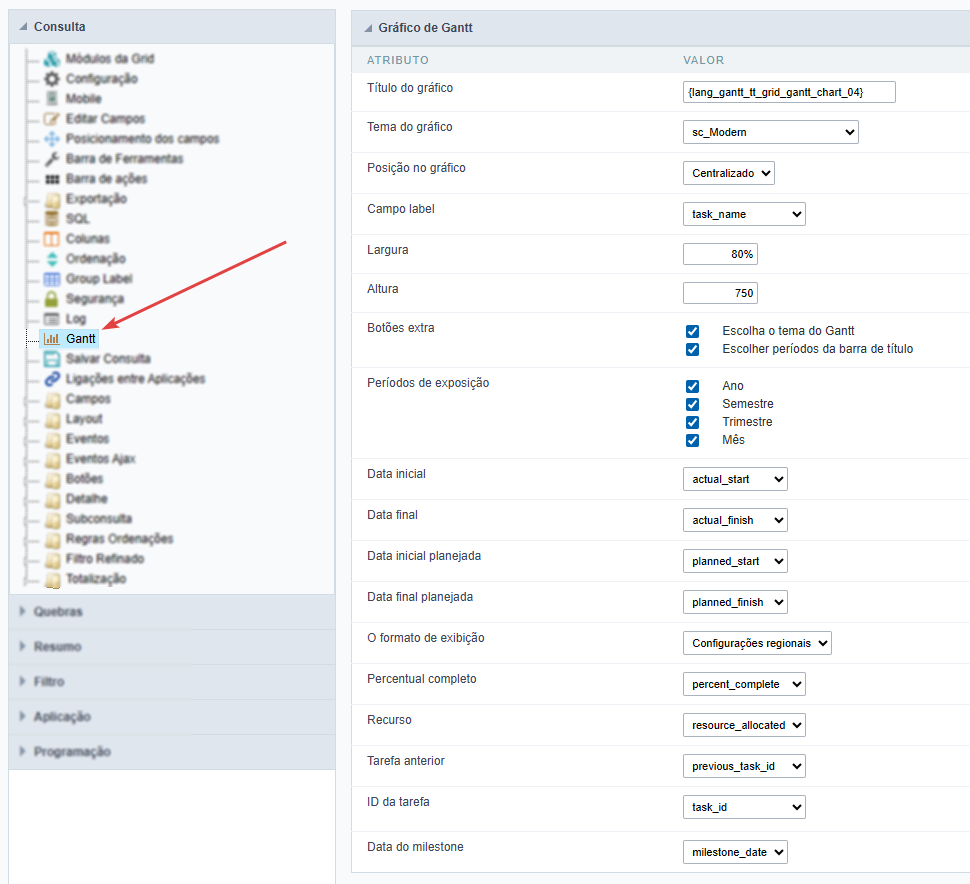

O gráfico de Gantt é uma representação visual das atividades ao longo do tempo, permitindo acompanhar prazos, duração e sobreposição.

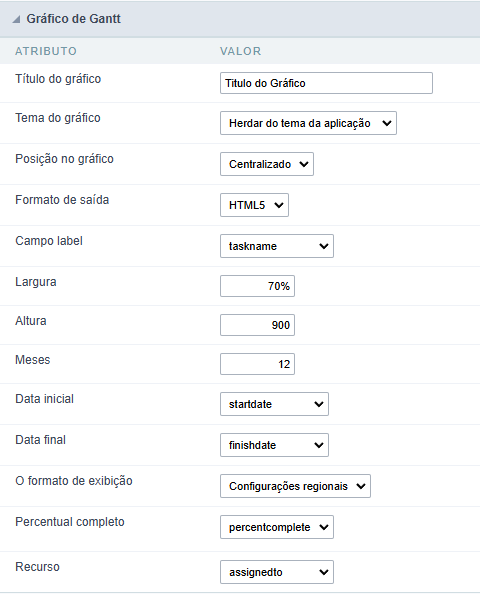

Título do Gráfico

Define o título do gráfico de Gantt que será exibido na aplicação.

Este atributo pode ser definido utilizando langs para sistemas multi-idiomas, que são gerenciadas no menu Traduzir aplicações, ou definindo o texto diretamente no campo, de acordo com a necessidade do sistema.

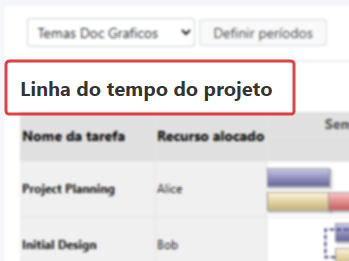

Exemplo do título do gráfico exibido na aplicação.

Tema do gráfico

Este atributo define o tema do gráfico de Gantt, funcionando de forma independente do tema da aplicação.

Opções disponíveis:

• Herdar tema da aplicação : Aplica o tema do gráfico definido na configuração geral da aplicação. Os temas podem ser alterados no menu: Layout > Temas para as aplicações.
• Listas de temas: Exibe os temas dos gráficos criados no menu Layout > Temas para os Gráficos

Posição no Gráfico

Define a posição de exibição da aplicação quando o gráfico de Gantt é exibido. A aplicação pode ser posicionada: à Esquerda, Centralizada ou à Direita.

Campo label

Define o campo que será exibido na coluna principal do gráfico de Gantt. Seu preenchimento é obrigatório para a exibição do gráfico.

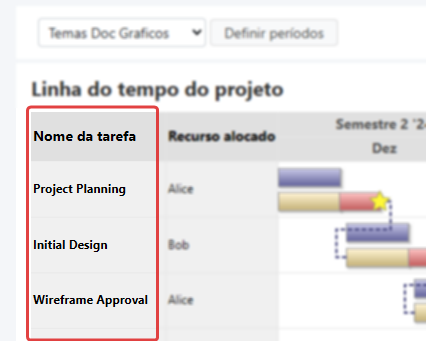

Exemplo de um Gantt com lista de tarefas, onde o atributo foi preenchido com o nome das tarefas.

Largura

Define a largura disponível para a exibição do gráfico de Gantt.

Este campo aceita valores em pixels (ex: 800px) ou em porcentagem (ex: 100%), permitindo controlar como o gráfico se adapta ao espaço disponível na tela.

Altura

Permite definir a altura do gráfico de Gantt, utilizando valores fixos em pixels (ex: 600px).

Diferente da largura, este campo não aceita valores em porcentagem. A altura deve ser definida com uma medida fixa para garantir o espaço necessário à exibição completa do gráfico.

Botões extra

Permite configurar os botões que serão exibidos na barra de ferramentas do gráfico de Gantt.

Opções disponíveis

• Escolha o tema do Gantt: Quando habilitado exibe um combobox com a lista de temas disponíveis.
• Escolher períodos da barra de título: Habilita um botão na barra de ferramentas do gráfico que permite o usuário alterar a visualização dos períodos configurados na aplicação.

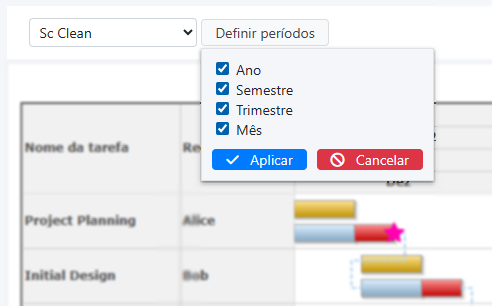

Exemplo dos botões na interface.

Períodos de exposição

Utilize este atributo para definir os períodos de exibição dos dados no gráfico, que podem ser: Ano, Semestre, Trimestre e Mês.

Este atributo também define os valores disponíveis no botão Definir Períodos.

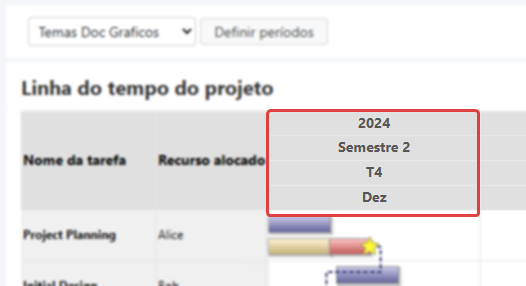

Exemplo da visualização como todos os períodos selecionadas no gráfico de Gantt.

Data Inicial

Indica a data de início real da atividade no gráfico de Gantt.

Este atributo deve receber o campo data que armazena esta informação, essencial exibição da barra de execução da atividade no gráfico.

Data final

Este atributo indica a data em que a atividade foi concluida.

junto ao campo Data Inicial é responsável pela montagem da barra que representa o andamento da atividade.

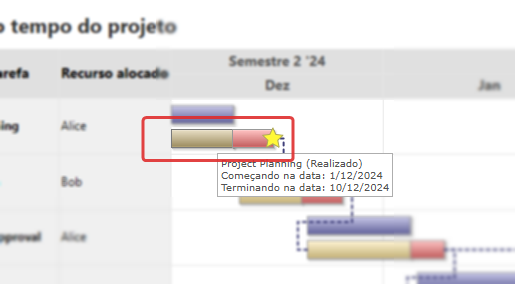

Exemplo da barra de execução da atividade no gráfico de Gantt.

Data inicial planejada

Junto com o atributo Data final planejada é responsável por montar a barra de planejamento do gráfico de Gantt.

Este campo deve ser preenchido com o campo data que armazena a data d início planejada para a realização da atividade.

Seu uso não é obrigatório, porém, ao não preencher este campo, o gráfico será exibido sem a barra de planejamento da atividade.

Data final planejada

Atributo responsável por montar a barra de planejamento do gráfico de Gantt junto com a Data inicial planejada .

Este campo deve ser preenchido com o campo data que contem a data planejada para o fim da atividade.

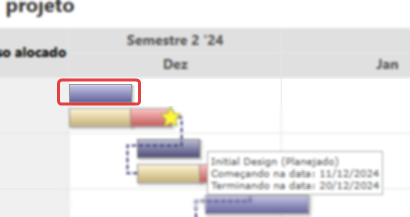

Exemplo da barra de planejamento da atividade no gráfico de Gantt.

Seu uso não é obrigatório, porém, ao não preencher este campo, o gráfico será exibido sem a barra de planejamento da atividade.

Formato de exibição

Permite definir o formato de exibição da data no gráfico de Gantt.

As opções disponíveis são:

• Usar configurações Regionais: Esta opção padrão do atributo permite que o formato de exibição da data seja alterado de acordo com o idioma selecionados. É possível personalizar as configurações reginais do seu projeto acessando o menu Localidades > Configurações Regionais.
• dd/mm/aaaa: exibe a data no formato dia/mês/ano (ex: 25/10/2025).
• mm/dd/aaaa: exibe a data no formato mês/dia/ano (ex: 10/25/2025), utilizado principalmente em sistemas com idioma inglês (EUA).

Percentual Completo

Define o andamento da atividade em formato percentual, indicando o status da tarefa.

O campo deve conter um valor numérico entre 0 e 100, representando o percentual de execução da atividade. Esse valor será utilizado para indicar o progresso da atividade, dentro do gráfico de Gantt.

Este campo é desconsiderado quando os campos Data Inicial Planejada e Data Final Planejada estão preenchidos. Nesses casos, o gráfico utiliza o intervalo entre as datas de início e fim para calcular a barra de progresso e os dias em atraso de acordo com o planejamento.

Recurso

Define o recurso utilizado para cada atividade.

Este campo pode representar uma pessoa, equipe ou qualquer outro elemento alocado para a realização da atividade.

Quando configurado, este campo adiciona uma segunda coluna ao gráfico de Gantt com os recursos atribuídos.

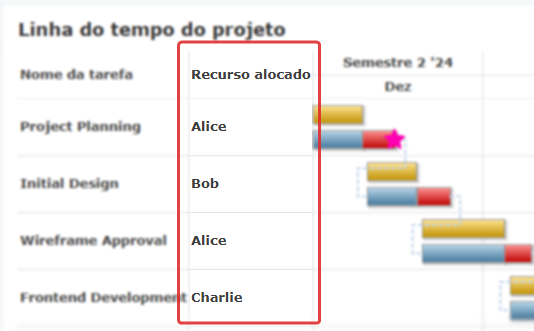

Exemplo da coluna de recursos no gráfico:

Tarefa Anterior

Define a dependência entre atividades no gráfico de Gantt.

A “Tarefa Anterior” deve conter o identificador (ID) da atividade que precisa ser concluída antes da atual começar. Essa relação cria uma linha de dependência visual entre as barras do gráfico.

Este atributo funciona em conjunto com o campo ID da Tarefa.

ID da Tarefa

Define o campo que armazena o identificador único de cada atividade no gráfico de Gantt.

É utilizado junto com o campo Tarefa Anterior para criar a ligação entre as atividades e montar a linha de dependência visual.

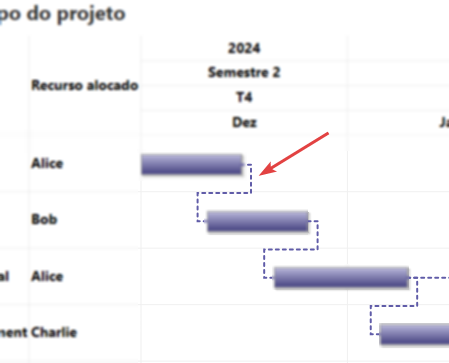

Exemplo da linha gerada entre as atividades:

Data do Milestone

Define um marco no cronograma, representado como um ponto fixo no gráfico de Gantt.

Deve conter a data de um evento importante ou entrega chave no planejamento do projeto.

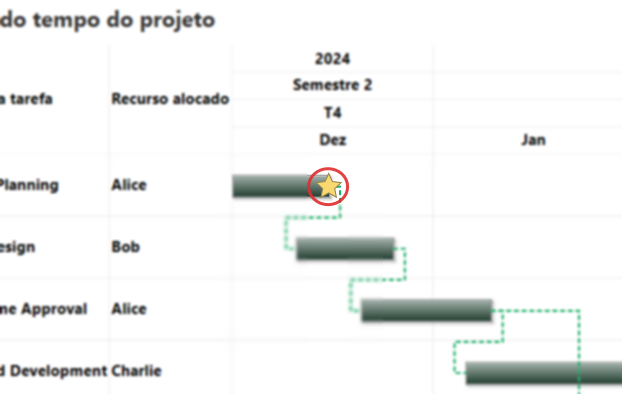

Exemplo de milestone representado no gráfico:
